Энергетика

Шкафы оперативного тока для энергетики и промышленности

Шкаф оперативного тока предназначен для организации цепей питания оперативным постоянным током подстанций и прочих объектов с одновременным подзарядом
аккумуляторной батареи.

Шкаф оперативного постоянного тока применяется на электрических станциях, трансформаторных подстанциях, распределительных пунктах для питания оперативных
цепей схем релейной защиты и автоматики.

Главные преимущества шкафов оперативного тока ИБЭП перед традиционными шкафами оперативного тока:

  • высокая выходная частота 200кГц, низкие пульсации выходного тока;
  • отсутствие наложенных переменных токов при заряде и разряде продлевает срок службы аккумуляторных батарей;
  • все выпрямители одновременно работают в параллельном режиме, токовая нагрузка распределяется равномерно, что уменьшает рабочую температуру силовых ЭРЭ и увеличивает надежность изделия;
  • время переключения силовых блоков равно нулю, все блоки питания работают в буфере с аккумуляторной батареей;
  • гибкая наращиваемая модульная структура;
  • высокий КПД.

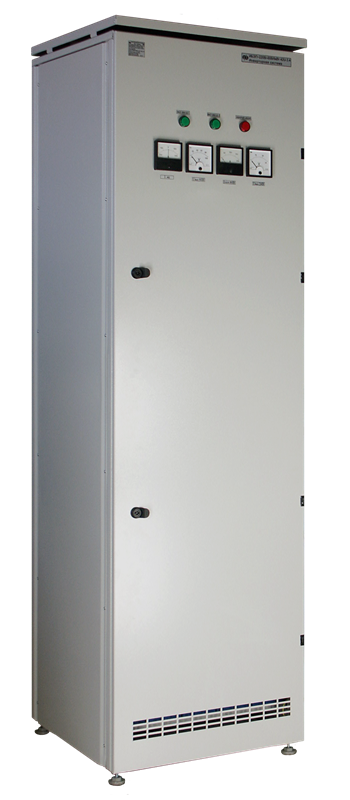

Шкаф оперативного тока ШОТ ИБЭП-3000Вт–12000Вт

Шкаф оперативного тока ИБЭП

Источник бесперебойного питания шкафного исполнения, специально разработанный для бесперебойного электропитания оперативных цепей РУ- 10(6) кВ. А также для электропитания прочего оборудования напряжением =220В или =110В и мощностью до 12000Вт. Может поставляться в неполной комплектации выпрямителей. «Горячий резерв» N+1 достигается избыточностью выпрямителей. В своем составе имеет защиту от глубокого разряда (LVDB) батарей. Поставляется в различных шкафах под заказ, в том числе и с отсеками для батарей.

Отличительные особенности и преимущества:

  • Широкий диапазон входного напряжения 90-176В со снижение мощности и 176В-310В с сохранением мощности;
  • КПД – 93,5%, коэффициент мощности – 99,99%;
  • Полный мониторинг и управление на русском языке;
  • Отключение входных цепей при напряжении >310В на фазу (защита от «перекоса» фаз, от обрыва «нуля»);
  • Цифровое управление позволяет получить полный контроль за состоянием выпрямителя системы в целом;
  • Полностью фронтальное обслуживание;
  • Размещение 17 аккумуляторов до 65Ач (Sonnenshein) или 34 аккумулятора до 50Ач;
  • Активное выравнивание токов выпрямителей, параллельная работа до 64 выпрямителей без дополнительных устройств (до 192000Вт);
  • Простая система установки выпрямительных модулей в сочетании с возможностью «горячей замены» делает их простыми и удобными в эксплуатации.

Преимущества высоковольтных блоков питания перед тиристорными ШОТ

  • высокая выходная частота 200кГц, низкие пульсации выходного тока;
  • отсутствие наложенных переменных токов при заряде и разряде продлевает срок службы аккумуляторных батарей;
  • все выпрямители одновременно работают в параллельном режиме, токовая нагрузка распределяется равномерно, что уменьшает рабочую температуру силовых ЭРЭ и увеличивает надежность изделия;
  • время переключения силовых блоков равно нулю, все блоки питания работают в буфере с аккумуляторной батареей;
  • гибкая наращиваемая модульная структура.

Шкаф оперативного тока ШОТ ИБЭП~400В/200В/3квт/37 U /1.4

Отличительные особенности и преимущества:

  • Выходная мощность - 3000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Аккумуляторные батареи 55Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • Габариты 1720х600х600мм.

Подробнее...


Шкаф оперативного тока ШОТ ИБЭП~400В/200В/3квт/АВР/37 U /1.4

Отличительные особенности и преимущества:

  • Выходная мощность - 3000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Автоматический ввод резерва;
  • Аккумуляторные батареи 55Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • Габариты 1720х600х600мм.

Подробнее...


Шкаф оперативного тока ШОТ ИБЭП~400В/200В/3квт/АВР/СИОЛ/37 U /1.4

Отличительные особенности и преимущества:

  • Выходная мощность - 3000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Автоматический ввод резерва;
  • Световая индикация отходящих линий;
  • Аккумуляторные батареи 70Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • Габариты 1720х600х600мм.

Подробнее...


Шкаф оперативного тока ШОТ ИБЭП~400В/200В/6квт/37 U /1.4

Отличительные особенности и преимущества:

  • Выходная мощность - 6000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Аккумуляторные батареи 55Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • Габариты 1720х600х600мм.

Подробнее...


Шкаф оперативного тока ШОТ ИБЭП~400В/200В/6квт/АВР/37 U /1.4

Отличительные особенности и преимущества:

  • Выходная мощность - 6000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Автоматический ввод резерва;
  • Аккумуляторные батареи 55Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • Габариты 1720х600х600мм.

Подробнее...


Шкаф оперативного тока ШОТ ИБЭП~400В/200В/6квт/АВР/СИОЛ/37 U /1.4

Отличительные особенности и преимущества:

  • Выходная мощность - 6000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Автоматический ввод резерва;
  • Световая индикация отходящих линий;
  • Аккумуляторные батареи 70Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • Габариты 1720х600х600мм.

Подробнее...


Шкаф оперативного тока ШОТ ИБЭП~400В/200В/9квт/42 U /3.4

Отличительные особенности и преимущества:

  • Выходная мощность - 9000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Аккумуляторные батареи 80Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • Габариты 2220х600х600мм.

Подробнее...


Шкаф оперативного тока ШОТ ИБЭП~400В/200В/9квт/АВР/СИОЛ/42 U /3.4

Отличительные особенности и преимущества:

  • Выходная мощность - 9000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Автоматический ввод резерва;
  • Световая индикация отходящих линий;
  • Аккумуляторные батареи 80Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • Габариты 2220х600х600мм.

Подробнее...


Шкаф оперативного тока ШОТ ИБЭП~400В/200В/12квт/42 U /4.4

Отличительные особенности и преимущества:

  • Выходная мощность - 12000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Аккумуляторные батареи 100Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • Габариты 2220х600х600мм.

Подробнее...

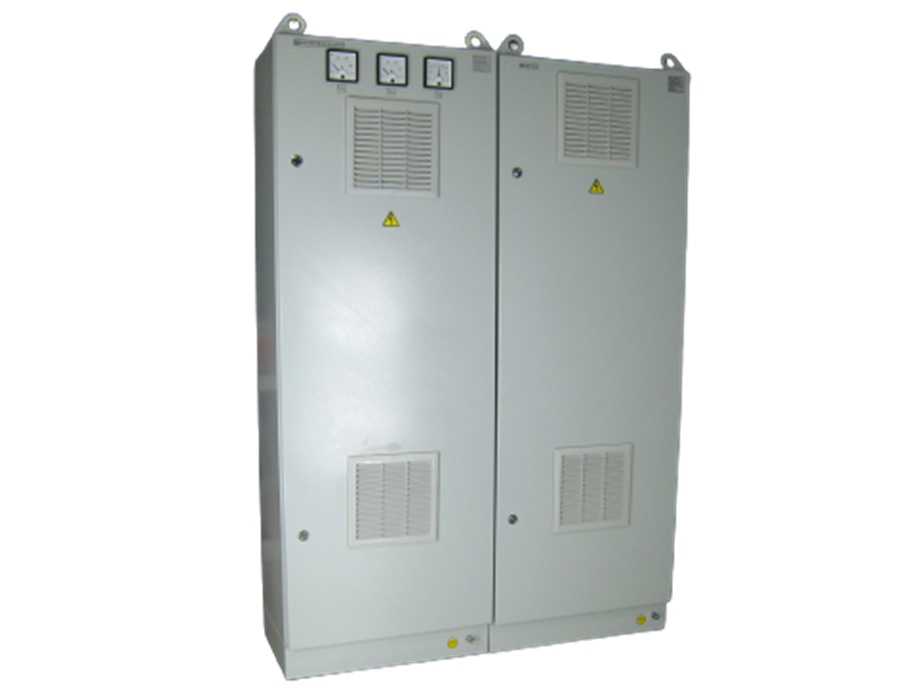

Шкаф оперативного тока ШОТ ИБЭП~400В/200В/12квт/42 U /4.4

Шкаф оперативного тока ИБЭП

Отличительные особенности и преимущества:

  • Выходная мощность - 12000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Аккумуляторные батареи 100Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • 2 шкафа;
  • Габариты 1720х600х600мм.

Подробнее...


Шкаф оперативного тока ШОТ ИБЭП~400В/200В/12квт/АВР/СИОЛ/37 U /1.4

Отличительные особенности и преимущества:

  • Выходная мощность - 12000Вт;
  • Входное напряжение - 90В-300В (400В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Автоматический ввод резерва;
  • Световая индикация отходящих линий;
  • Аккумуляторные батареи 100Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • 2 шкафа;
  • Габариты 1720х600х600мм

Подробнее...


Шкафы оперативного тока 18–192кВт

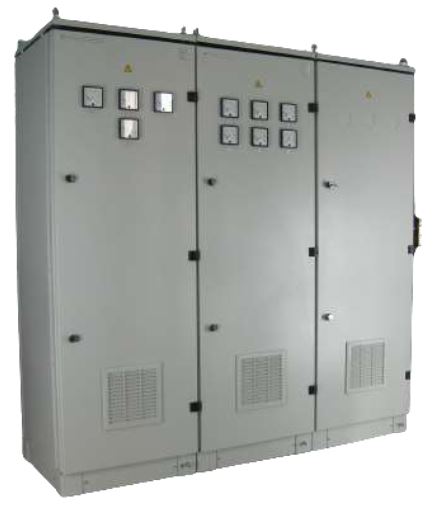

Шкаф оперативного тока ШОТ ИБЭП~400В/200В/42квт/АВР/СИОЛ/37 U-3

Шкаф оперативного тока ИБЭП

Отличительные особенности и преимущества:

  • Выходная мощность - 42000Вт;
  • Выходная мощность стабилизатора - 24000Вт;
  • Входное напряжение – 400В (90В-300В);
  • Выходное напряжение - 90-120В;
  • КПД - 95,5%;
  • Автоматический ввод резерва;
  • Световая индикация отходящих линий;
  • Аккумуляторные батареи 150Ачас х 17шт.;
  • Коэффициент мощности - 0,99;
  • 3 шкафа;
  • Габариты 1720х600х600мм.

Подробнее...
