ИБЭП-96000Вт
Источник бесперебойного питания шкафного исполнения, специально разработанный для электропитания междугородних АТС, а также для электропитания прочего оборудования напряжением 48В и мощностью до 90000Вт. Может поставляться в неполной комплектации выпрямителей.
- 2 размыкателя NH4a с предохранителями 1600А
- 8 размыкателей NH2 с предохранителями 400А
- 16 размыкателей NH00 с предохранителями 125А
Возможно изготовление любого варианта по требованиям
Отличительные возможности
- Широкий диапазон входного напряжения 90-176В со снижением мощности и 176В-310В с сохранением мощности
- КПД – 93%, коэффициент мощности – 99,99%
- Отключение входных цепей при напряжении >310В на фазу (защита от «перекоса» фаз, от обрыва «нуля»)
- Система выполнена в шкафах высотой 2 метра
- Полный мониторинг и управление на русском языке
- Измерение симметричности напряжений в 24 точках аккумуляторной батареи
- Отсутствие наложенных переменных токов при заряде и разряде продлевает срок службы аккумуляторных батарей
- Простая система установки выпрямительных модулей в сочетании с возможностью «горячей замены» делает их простыми и удобными в эксплуатации
- Каждый выпрямитель имеет систему плавного пуска для защиты от бросков тока при включении
- Гибкая и модульная архитектура позволяет наращивание мощности. Это Ваш ключ к минимизации капитальных затрат

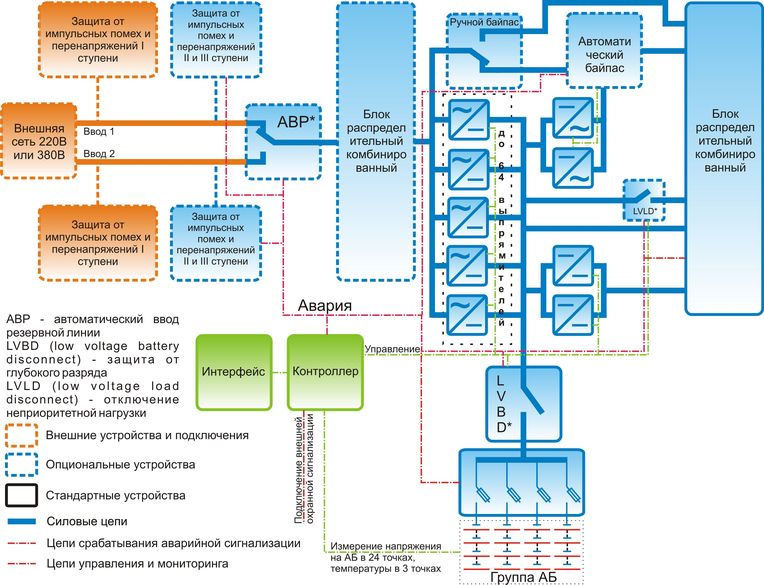

Общая структурная схема ИБЭП
|
Технические характеристики
|
|
ИБЭП~220В/48В/96000Вт/42Ux2/32.32 |
ИБЭП~220В/60В/96000Вт/42Ux2/32.32 |
|
|
Входные параметры |
|
||
|
Входная сеть |
Трехфазная 380В/220В |
||
|
Диапазон входного напряжения по 1ф. |
90В-176В с плавным линейным снижением мощности до 21% от номинала; 176В-310В – полная мощность, 47,5-52,5Гц |
||
|
Макс. входной ток по фазе |
203А |
||
|
Защита от переходных процессов первичной сети |
Защита от перенапряжений до 310В на фазу и отключение входных цепей при превышении (защита от обрыва «нуля», от «перекоса» фаз) |
||
|
Выходные параметры |
|
||
|
Выходное напряжение |
43,2-57,6В |
54-72В |
|
|
Макс. выходной ток |
2000А |
1600А |
|
|
Выходной ток с учетом резерва n+1 |
1937,5A |
1550А |
|
|
Макс. выходная мощность |
96000Вт |
96000Вт |
|
|
Выходная мощность с учетом резерва n+1 |
93000Вт |
93000Вт |
|
|
Система |
|
||
|
КПД |
93% |
||
|
Коэффициент мощности |
99% |
||
|
Тип выпрямителя |
ПНС~220/48В/3000Вт |
ПНС~220/60В/3000Вт |
|
|
Охлаждение |
Принудительное |
||
|
Количество выпрямителей |
32 из 32 шт. макс. |
||
|
Габариты ИБЭП (ГxШxВ) |
600х600х2000 (42U) х 2 |
||
|
Температура эксплуатации |
+5?С…+40?С |
||
|
Относительная влажность |
До 80% при 25?С |
||
|
Группа исполнения по воздействию внешних механических факторов по ГОСТ 17516.1 |
М13 |
||
|
Степени защиты по ГОСТ 14254-96 (МЭК 529-89) |
IP20 |
||
|
Аккумуляторные батареи |
Внешние свинцово-кислотные |
||
|
Коммутация |
|||
|
Сеть |
Размыкатель NH2 с предохранителями 250А |
||
|
Нагрузка |
8 размыкателей NH2 с предохранителями 400А 16 размыкателей NH00 с предохранителями 125А |
||
|
LVBD и LVLD |
1800А/1800А (опция) |
||
|
Батарейный автомат |
2 размыкателя NH4a с предохранителями 1600А |
||
|
Функции |
|||
|
Измерение напряжения |
24 точки измерения |
||
|
Выравнивание токов |
Автоматическое с отклонением не более 4% от макс. тока одного выпрямителя |
||
|
Защита |
от перенапряжения на выходе, от превышения тока заряда, от высокой температуры, от перегрузки по току разряда |
||
|
Контроль температуры батареи |
До 3 термодатчиков |
||
|
Температурная компенсация |
Настраиваемая |
||
|
Формирование аварийных событий |
256 аварийных событий, передача сообщения об аварии 1 и 2 степени |
||
|
Холодный пуск |
Есть |
||
|
Измерение |
Входное напряжение и частота каждой фазы, ток заряда АБ, ток разряда АБ, выходное напряжение, выходное напряжение и ток каждого модуля, температура выпрямителя в двух точках |
||
|
Подключение |
|||
|
Входная сеть |
Болт М10 |
||
|
Нагрузка |
Болт М8, М10 |
||
|
Батареи |
Болт М16 |
||
|
Мониторинг и управление |
|||
|
Интерфейс |
RS-485, USB (стандартно), Ethernet, RS-232 (опция) |
||
|
Телеметрия |
10 сигналов, ввод двух сигналов ОПС |
||
|
Местная сигнализация |
Звуковая, цифровая и цифроаналоговая |
||
|
Журнал АБ |
Сохранение 10 событий разряда батарей, сохранение информации о неисправных элементах АБ с фиксацией номера АБ и группы АБ |
||
|
Гарантия качества |
|||
|
Гарантия |
2 года |
||
|
Срок службы |
20 лет |
||
|
Декларация |
? Д-Э-3303 |
? Д-Э-3304 |
|
|
Сертификаты |
Сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО9001-2001 Сертификат соответствия продукции в системе сертификации ГОСТ Р Госстандарт России ? РОСС RU.АИ50.Н14889 |
||
|
Срок изготовления |
8-10 недель |
8-10 недель |
|
|
|
ИБЭП~220В/48В/120000Вт/42Ux2/40.40 |
ИБЭП~220В/60В/120000Вт/42Ux2/40.40 |
|
|
Входные параметры |
|
||
|
Входная сеть |
Трехфазная 380В/220В |
||
|
Диапазон входного напряжения по 1ф. |
90В-176В с плавным линейным снижением мощности до 21% от номинала; 176В-310В – полная мощность, 47,5-52,5Гц |
||
|
Макс. входной ток по фазе |
266А |
||
|
Защита от переходных процессов первичной сети |
Защита от перенапряжений до 310В на фазу и отключение входных цепей при превышении (защита от обрыва «нуля», от «перекоса» фаз) |
||
|
Выходные параметры |
|
||
|
Выходное напряжение |
43,2-57,6В |
54-72В |
|
|
Макс. выходной ток |
2500А |
2000А |
|
|
Выходной ток с учетом резерва n+1 |
2437,5A |
1950А |
|
|
Макс. выходная мощность |
120000Вт |
120000Вт |
|
|
Выходная мощность с учетом резерва n+1 |
117000Вт |
117000Вт |
|
|
Система |
|
||
|
КПД |
93% |
||
|
Коэффициент мощности |
99% |
||
|
Тип выпрямителя |
ПНС~220/48В/3000Вт |
ПНС~220/60В/3000Вт |
|
|
Охлаждение |
Принудительное |
||
|
Количество выпрямителей |
40 из 40 шт. макс. |
||
|
Габариты ИБЭП (ГxШxВ) |
600х600х2000 (42U) х 2 |
||
|
Температура эксплуатации |
+5?С…+40?С |
||
|
Относительная влажность |
До 80% при 25?С |
||
|
Группа исполнения по воздействию внешних механических факторов по ГОСТ 17516.1 |
М13 |
||
|
Степени защиты по ГОСТ 14254-96 (МЭК 529-89) |
IP20 |
||
|
Аккумуляторные батареи |
Внешние свинцово-кислотные |
||
|
Коммутация |
|||
|
Сеть |
Размыкатель NH2 с предохранителями 250А |
||
|
Нагрузка |
8 размыкателей NH2 с предохранителями 400А 16 размыкателей NH00 с предохранителями 125А |
||
|
LVBD и LVLD |
1800А/1800А (опция) |
||
|
Батарейный автомат |
2 размыкателя NH4a с предохранителями 1600А |
||
|
Функции |
|||
|
Измерение напряжения |
24 точки измерения |
||
|
Выравнивание токов |
Автоматическое с отклонением не более 4% от макс. тока одного выпрямителя |
||
|
Защита |
от перенапряжения на выходе, от превышения тока заряда, от высокой температуры, от перегрузки по току разряда |
||
|
Контроль температуры батареи |
До 3 термодатчиков |
||
|
Температурная компенсация |
Настраиваемая |
||
|
Формирование аварийных событий |
256 аварийных событий, передача сообщения об аварии 1 и 2 степени |
||
|
Холодный пуск |
Есть |
||
|
Измерение |
Входное напряжение и частота каждой фазы, ток заряда АБ, ток разряда АБ, выходное напряжение, выходное напряжение и ток каждого модуля, температура выпрямителя в двух точках |
||
|
Подключение |
|||
|
Входная сеть |
Болт М10 |
||
|
Нагрузка |
Болт М8, М10 |
||
|
Батареи |
Болт М16 |
||
|
Мониторинг и управление |
|||
|
Интерфейс |
RS-485, USB (стандартно), Ethernet, RS-232 (опция) |
||
|
Телеметрия |
10 сигналов, ввод двух сигналов ОПС |
||
|
Местная сигнализация |
Звуковая, цифровая и цифроаналоговая |
||
|
Журнал АБ |
Сохранение 10 событий разряда батарей, сохранение информации о неисправных элементах АБ с фиксацией номера АБ и группы АБ |
||
|
Гарантия качества |
|||
|
Гарантия |
2 года |
||
|
Срок службы |
20 лет |
||
|
Декларация |
? Д-Э-3303 |
? Д-Э-3304 |
|
|
Сертификаты |
Сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО9001-2001 Сертификат соответствия продукции в системе сертификации ГОСТ Р Госстандарт России ? РОСС RU.АИ50.Н14889 |
||
|
Срок изготовления |
8-10 недель |
8-10 недель |
|
