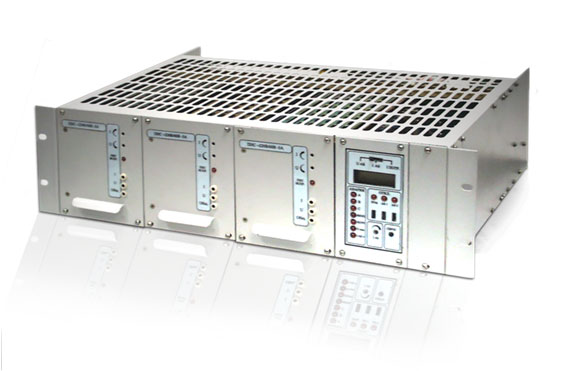

ИБЭП-1080Вт
|

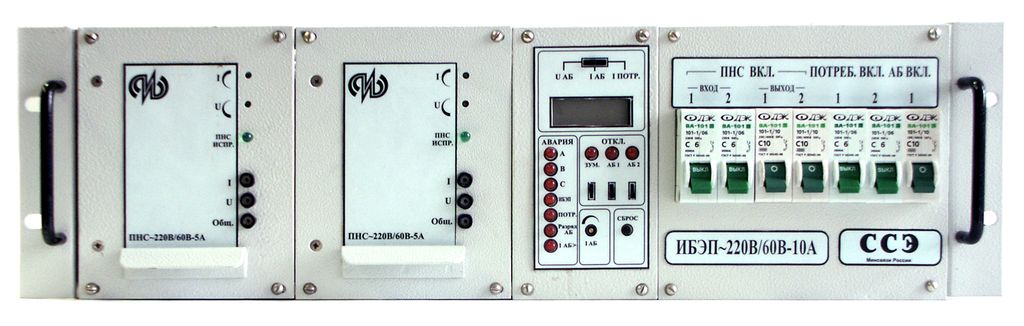

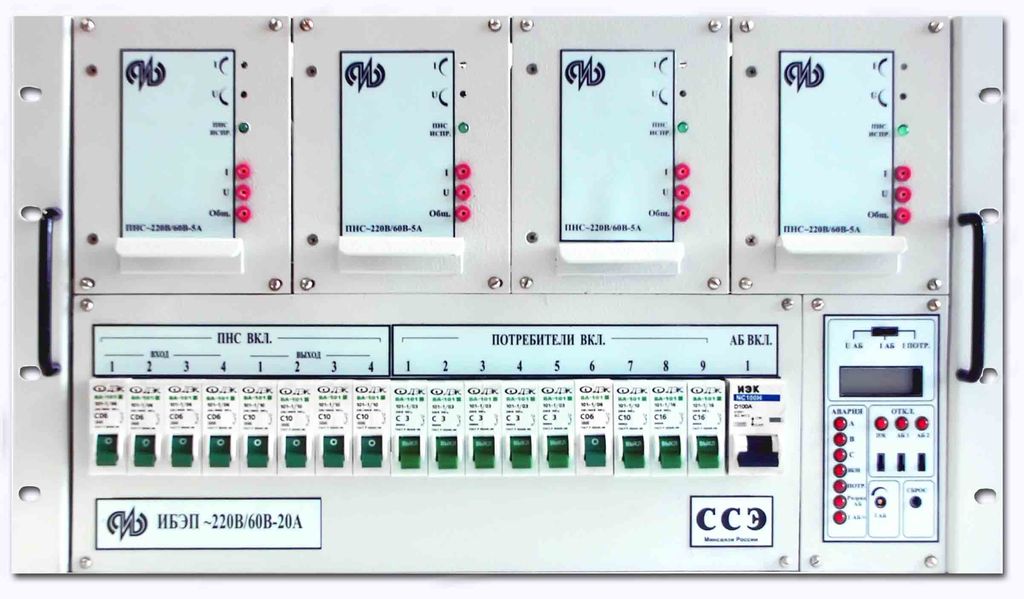

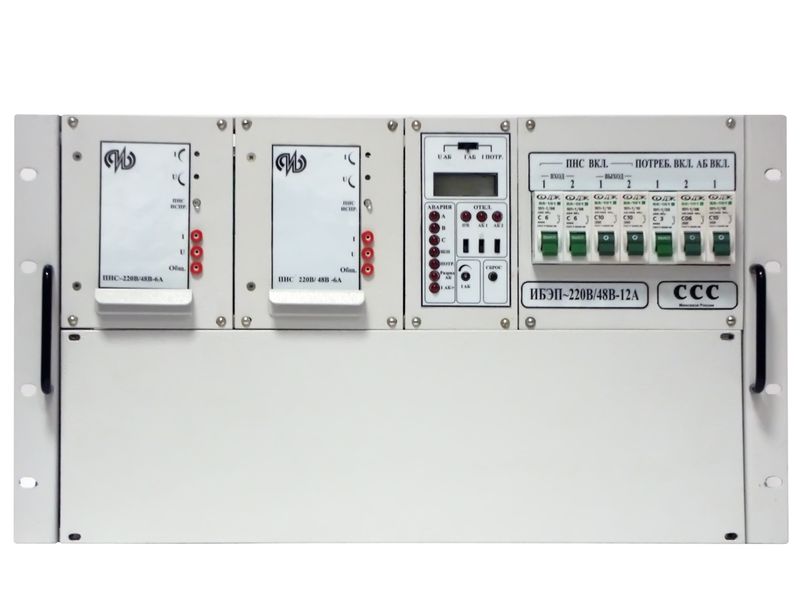

Внимание! Данная модель снята с производства. При заказе Вам будут предложены аналоги. Источники бесперебойного электропитания (ИБЭП) малой мощности, выполненные в 19'' стандарте, предназначены для электропитания офисных и учрежденческо-производственных автоматических телефонных станций (АТС), сельских оконечных и узловых АТС номерной емкостью до 1000 номеров, а также всевозможных средств связи или электронного оборудования ограниченной потребляемой мощности. При этом, выбирая тип источника питания, необходимо учитывать, чтобы при отказе одного (или х) преобразователей напряжения стабилизирующих (ПНС), суммарной мощности оставшихся хватило для 100% питания суммарной нагрузки и заряда аккумуляторных батарей. В этом случае можно говорить о резервировании выпрямителей ПНС по схеме N+1 (N+x). 19''-дюймовый вариант исполнения построен по модульному принципу, в основу которого входят от одного до трех, включенных в параллель, преобразователей напряжения стабилизирующих (ПНС) на выходную мощность 360 Ватт, а также устройство контроля и управления (УКУ) и блок коммутации. Автоматические выключатели (АВ) и клеммники для подключения сетевого одно- или трехфазного напряжения, шести потребителей, аккумуляторов, а также плата телеметрии, с расположенными на ней пятью парами контактов, находятся на шасси в задней части ИБЭП. |
Имеющиеся в эксплуатации ИБЭП могут быть модернизированы. Установка контроллера телеметрии КТМ-7 позволяет проводить мониторинг состояния "сухих" контактов через порт RS-232. Данная опция нашла широкое применение совместно с АТС М-200.
Таблица замены ИБЭП на новые модификации:
Таблица замены ИБЭП на новые модификации:
| ИБЭП снятый с производства | Iвых | Габариты | ИБЭП новой модификации | Iвых | Габариты |
| ИБЭП~220В/60В-5А-3U | 0-5А | 375x482x133 (3U) | ИБЭП~220В/60В/335Вт/3U/1.3 | 0-6,2А | 320x482x133 (3U) |
| ИБЭП~220В/60В-10А-3U | 0-10А | ИБЭП~220В/60В/670Вт/3U/2.3 | 0-12,4А | ||
| ИБЭП~220В/60В-15А-3U | 0-15А | ИБЭП~220В/60В/1005Вт/3U/3.3 | 0-18,6А | ||
| ИБЭП~220В/60В-20А-6U | 0-20А | 6U | ИБЭП~220В/60В/1340Вт/3U/4.5 | 24,8А | 370x482x133 (3U) |
| ИБЭП~220В/48В-6А-3U | 0-6А | 375x482x133 (3U) | ИБЭП~220В/48В/335Вт/3U/1.3 | 0-7,7А | 320x482x133 (3U) |
| ИБЭП~220В/48В-12А-3U | 0-12А | ИБЭП~220В/48В/670Вт/3U/2.3 | 0-15,4А | ||
| ИБЭП~220В/48В-18А-3U | 0-18А | ИБЭП~220В/48В/1005Вт/3U/3.3 | 0-23,1А | ||
| ИБЭП~220В/48В-24А-6U | 0-24А | 6U | ИБЭП~220В/48В/1340Вт/3U/4.3 | 0-30,8А | 370x482x133 (3U) |
| ИБЭП~220В/24В-12,5А-3U | 0-12,5А | 375x482x133 (3U) | ИБЭП~220В/24В/250Вт/3U/1.3 | 0-11,5А | 320x482x133 (3U) |
| ИБЭП~220В/24В-25А-3U | 0-25А | ИБЭП~220В/24В/500Вт/3U/2.3 | 0-23А | ||
| ИБЭП~220В/24В-37,5А-3U | 0-37,5А | ИБЭП~220В/24В/750Вт/3U/3.3 | 0-34,5А | ||
| ИБЭП~220В/12В-15А-3U | 0-15А | ИБЭП~220В/12В/200Вт/3U/1.3 | 0-18,5А | ||
| ИБЭП~220В/12В-30А-3U | 0-30А | ИБЭП~220В/12В/400Вт/3U/2.3 | 0-37А | ||
| ИБЭП~220В/12В-45А-3U | 0-45А | ИБЭП~220В/12В/600Вт/3U/3.3 | 0-55,5А |
